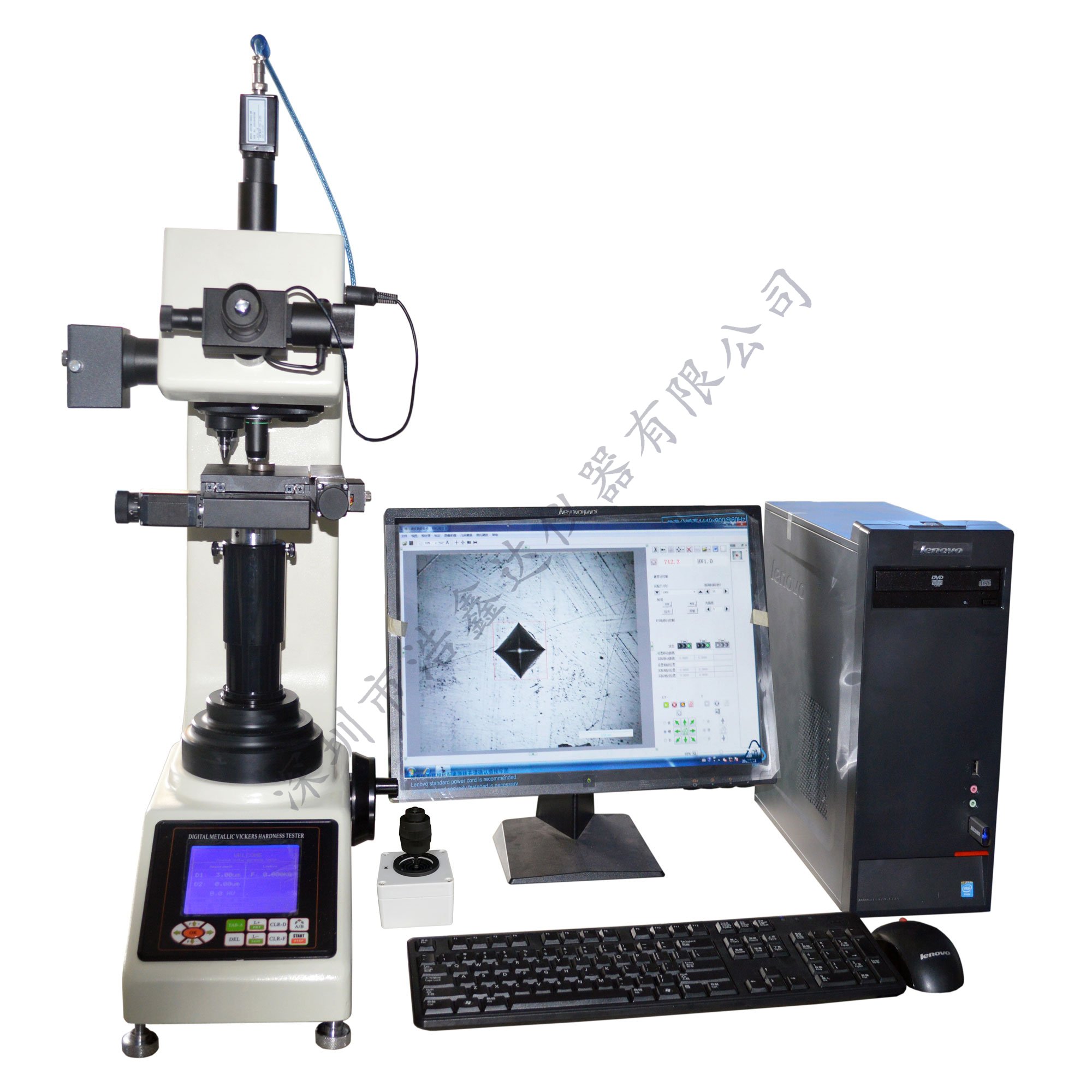

MHV-5Z/10Z/30Z/50Z/V3.0全自动维氏硬度计(自动对焦)

产品详细
产品购买

MHV-5Z/10Z/30Z/50Z/V3.0全自动维氏硬度计(自动对焦)集成了光学成像、机械位移、电子控制、数字成像、图像分析、计算机处理等多种最新专业技术,通过计算机主机实现对维氏硬度计和自动载物台的控制,并将硬度压痕数字化成像在计算机屏幕上,再通过自动读数、手动读数等手段,准确测量金属及部分非金属材料及各种膜层、镀层的显微硬度、硬化层深度、膜层厚度、两点间距等。还可拍摄金属表面形貌并进行固定倍率打印等。这一系统,突破了传统硬度的测试方式,实现了全自动、高精度、高重复性的硬度测试,是材料分析的重要设备。



设备参数:

型号

MHV-5Z/V3.0

MHV-10Z/V3.0

MHV-30Z/V3.0

MHV-50Z/V3.0

试验力

kgf

0.3kgf, 0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf

0.3kgf, 0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf

0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf, 20kgf, 30kgf

1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf, 20kgf, 30kgf, 50kgf

N

2.94N, 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N

2.94N, 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N

4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N, 196N, 294N

9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N, 196N, 294N, 490N

硬度测试范围

1HV~2967HV

试验力施加方法

自动(加载/保荷/卸载)

物镜和压头切换

自动切换

数据输出

内置打印机

可生成WORDEXCEL报表和硬度曲线图

转换标尺

电脑显示压痕图像并自动测量

物镜

20× 40×

10×  40×

10×  20×

10×  20×

目镜

10×数显测微目镜

总放大倍数

200× 400×

100×  400×

100×  200×

100×  200×

分辨率

0.125μm 0.0625μm

0.25μm 0.0625μm

0.25μm 0.125μm

0.25μm 0.125μm

保荷时间

0~60s

光源

卤素灯光源

X-Y自动试台

尺寸: 100×100mm; 行程: 50×50mm; 分辨率: 0.002mm

试样最大高度

170mm

压头中心至机壁距离

130mm

电源

AC220V50Hz

执行标准

ISO 6507ASTM E92JIS Z2244GB/T 4340.2

外形尺寸

531×281×630mm,外箱尺寸621×450×740mm

机器重量

净重38kg,毛重48kg



软件功能:

系统联动:通过硬度计串口通讯,实现系统与硬度计联动。

压力联动:硬度计试验力转换时,系统感知试验力变化并实时显示在系统中。

转塔联动:软件控制硬度计进行物镜压头之间相互切换,无需人工控制硬度计。

加载联动:软件控制硬度计进行加载,无需人工控制硬度计。

测量联动:软件控制硬度计转塔、加载并直接读取维氏硬度值。

光学联动:自动聚焦。

图像采集:实时显示硬度图像,可存储、打印图像。

自动测量:自动找出压痕的四个顶点,速度快,数据准,有多种专业算法以适用不同压痕。连打连测、即打即测、指定坐标打压。

自动寻点:在压痕的四个顶点附近点取,系统自动寻找最佳顶点,大大降低人为误差。

对角测量:点取压痕的左上及右下角,即可读出硬度值。

四点测量:点取压痕的四个顶点,读出硬度值。

硬度换算:依据国家标准,自动进行布氏洛氏维氏努氏等多种硬度数值转换,实时显示。

图文报告:自动记录测量数据,自动生成硬度深度曲线,保存或打印硬度深度曲线及所有压痕测量值。保存或打印压痕图像及当前压痕硬度值。所有报告按 WORD 文档保存。

结果统计:将多个压痕的测量结果以 EXCEL 数据格式导出,并自动统计测量次数、硬度最大值、最小值、平均值、方差等。

联动控制:系统通过串口通讯,感知试验力变化、控制硬度计转塔、加载并直接读数。

自动位移:配置高精度 X-Y 自动平台。

自动识别:领先的压痕自动识别技术,在 0.3 秒内读出 D1/D2 HV 值。

性能稳定:对非镜面抛光、光线不匀,不在中心的压痕均可自动读取。

功能强大:手动读数、自动读数、硬度换算、深度硬度曲线、压痕图像、图文报告功能。

使用方便:通过硬度块进行定标,符合用户日常习惯。半天培训,即可正常使用。

自动读数:独创自动读数算法,对多种压痕进行自动读数,速度快、准确性高。

重复性好:自动读数重复性高,满足用户专业要求。

自动扫描:能够自动扫描出试样边缘及轮廓。



软件参数:

1、计算机主机:品牌机(2G内存,500G硬盘,19寸宽屏液晶屏)

2、喷墨打印机

3、适用操作系统:WIN XPWIN7

4、数字成像系统

高分辨率:130万像素(1280×1024

高速采集:1280×1024 分辨率:25 /秒;

高清晰度:黑白图像,清晰度更好;

靶面尺寸:1/2 英寸

5X-Y 自动载物台

台面尺寸:100×100×50 毫米

最大行程:50×50 毫米

最小步距:小于 2 微米

移动速度:可调;

控制方式:手动控制、电动控制、计算机控制;

6X-Y 物台计算机控制模式

定位移动:物台直接移动到软件设定位置;

定点移动:选择试样上任一点,移动到压头下方;

定向移动:鼠标点击控制载物台进行八个方向任意移动,移动步距可设置;

任意移动:鼠标拖拽载物台向任意方向移动,便于用户浏览试样表面情况;

变速移动:平台移动时,共有二档(快速和慢速),速度可选、可调;

其他功能:原点位置任意设置、自动复位、机械限位等多种专业功能,满足各种需求;

7、测量方式

自动模式——自动载物台移动(XYZ方向)+自动读数

手动模式 1——自动加载+手动目镜刻线测量

手动模式 2——手动移动载物台+手动调焦+自动/手动测量

8、自动读数/手动读数

自动读数时间:单个压痕读数时间约 300 毫秒;

自动测量精度:0.1 微米;

自动测量重复性:±0.8%

手动读数:手动点取,自动寻点、4 点测量、2 对角线测量;

9、结果保存/输出

存储/输出测量数据及实验参数,包括 D1D2HVXY 等;

存储/输出有效硬化层深度曲线报告;

存储/输出图像;
