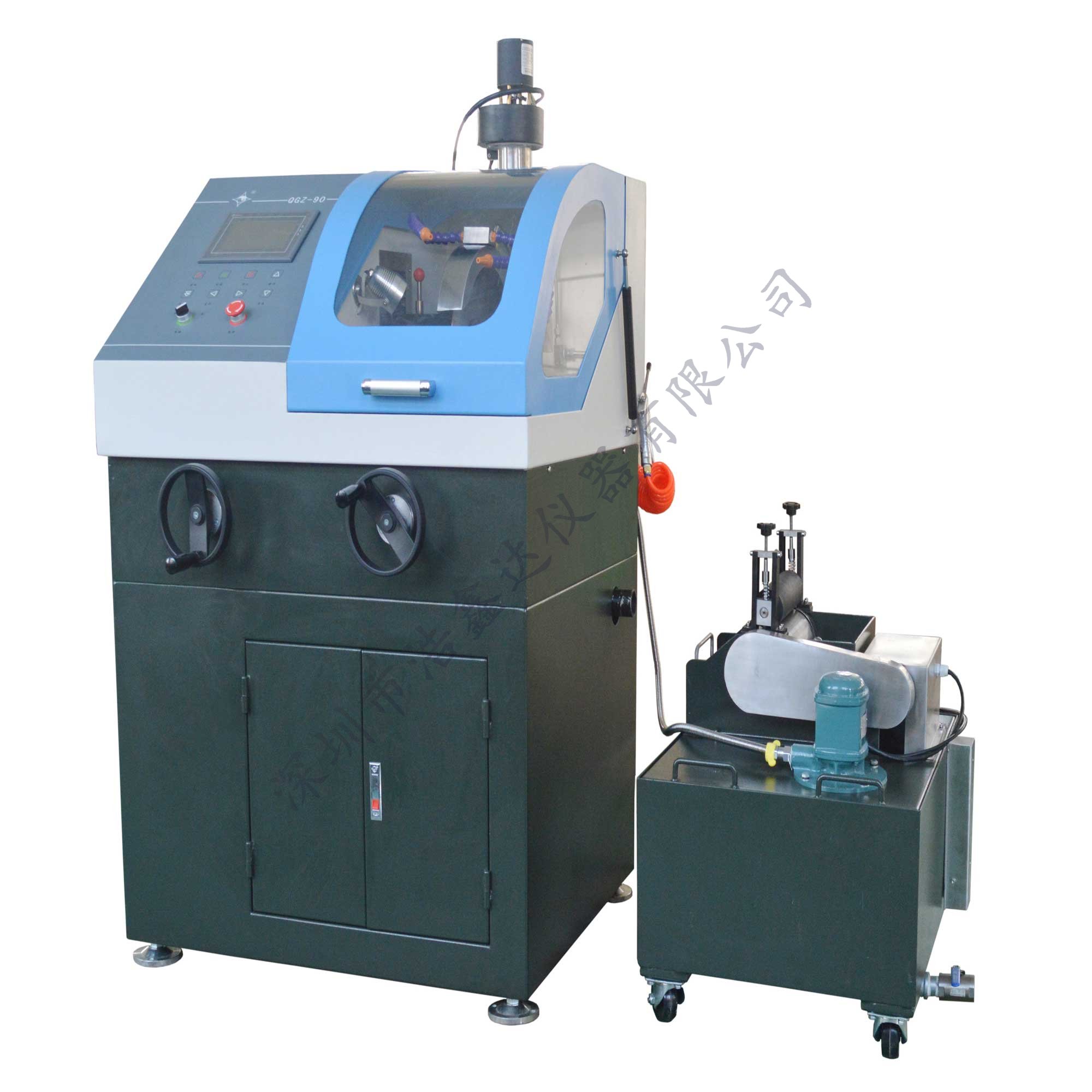

QGZ-90金相试样切割机

产品详细
产品购买
       QGZ-90金相试样切割机是手动方式和自动方式于一体的精密切割机;具备可选X轴移动工作台,进行自动Y轴方向连续的切割功能;具备可调高度主轴功能;该设备可以用于各种形状、尺寸和材料的样品切割。其切割能力可以满足生产检验和实验室日常检测切割样品之用。

产品特点:

1.
主电机采用变频电动机进行驱动,具备从500RPM到3000PRM的转速调整范围,并且转速稳定不会因负载改变,满足了各种不同材料的切割需要。
2.主轴高度可调整,适用从小型薄型的金刚石锯片到大型的砂轮切割片,并可于切割片损耗时,进行补偿,有效的提高了切割片的利用,节省了成本。
3.可以选用程序控制进刀,进行精确的进刀控制
4.水平式自动或手动一体进刀方式,进刀方式灵活,进刀行程大,可适用于更大工件的切割。
5.可选X轴移动工作台,在自动切割模式下,可以进行自动Y轴方向连续的系列切割。
6.超大的样品观察窗,使使用者更便于观察样品的切割过程。
7.可调节LED灯照明设计,可实现对整个切割室所用区域的有效照明。
8.配备的排气装置,可保证切割时产生的各种蒸汽和烟雾的高效流动排出,使观察变得更清楚。
9.采用带有磁性系统的过滤水箱,循环水通过磁性系统时,切割时产生的金属切割碎屑被磁性系统吸出并排除出去,提高样品切割的效果和循环水的利用次数,并且避免堵塞实验室的排水系统。

主要参数:

规格/型号
QGZ-90
操作模式
手/自一体
外观
金属外壳,防爆透明观察窗
切割片尺寸
Φ300×2×Φ32mm
主轴转速
500-3000r/min
最大切割能力
Max Φ90mm圆棒
进刀方式
水平进刀;电机带动水平螺杆推进工件方式进刀,速度皆可调整,进给速度1-40mm/min
进给方式
自动模式——自动进给,到达设定位置后自动回到原点
手动模式——回转手轮控制或按键控制(电机带动,手动控制)
切割主轴升降行程
50mm
切割主轴升降方式
回转手轮控制
Y轴最大行程
260mm
X轴移动工作台行程
40mm
切割平台尺寸
尺寸435×300mm,采用12mm槽宽T型工作台
切割夹具
快速推拉式虎钳左右手操作各一组,钳口高度60mm
按键控制
液晶触摸屏及薄膜按键,紧急停止按钮
工作室照明
内置LED照明
冷却装置
三道冷却水喉及一道清洗水枪
磁性过滤循环水箱
80L
电机
3kw 变频电机
电源
380V,50Hz
外形尺寸
910×935×1350mm
重量
380kg
